TOMOGRAFIAS ELECTRICAS

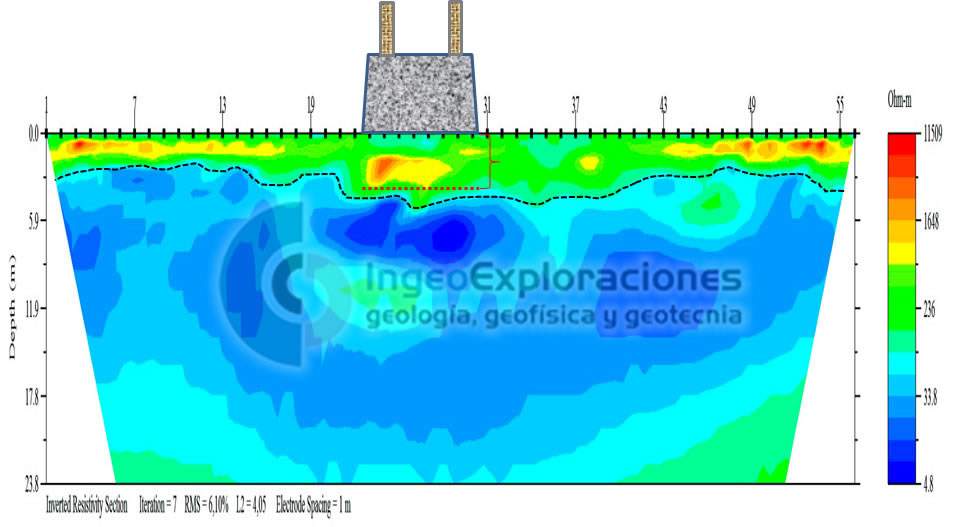

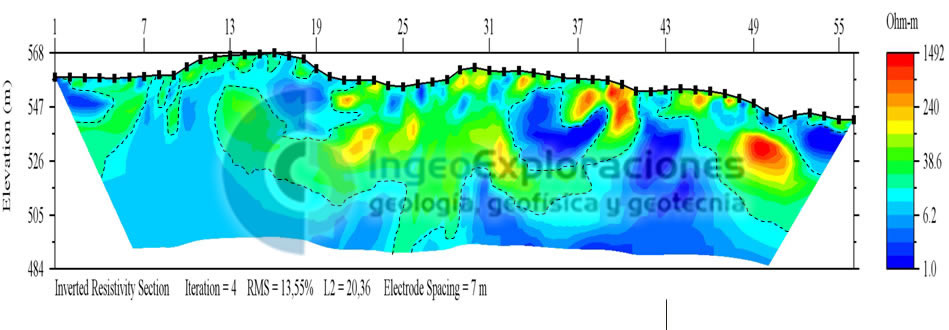

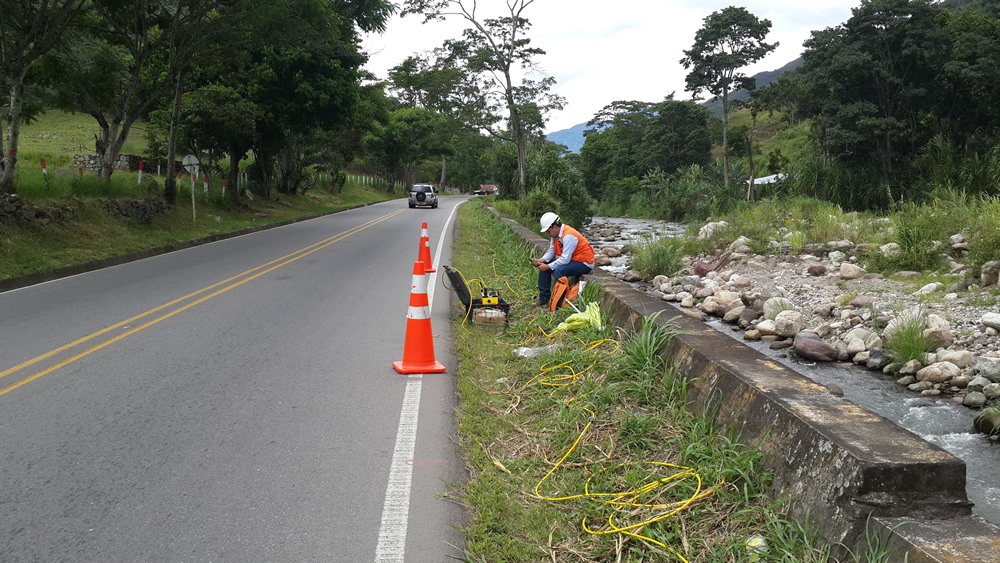

ELos estudios geofísicos por medio de Tomografías Eléctricas o Imágenes Eléctricas en 2, 3 o 4 dimensiones (2D, 3D y 4D), se utilizan para la investigación de un área con anomalías complejas, donde el empleo de Sondeos Eléctricos Verticales, Georadar, sísmica u otras técnicas geofísicas no permiten obtener información de detalle en dos dimensiones (2D).

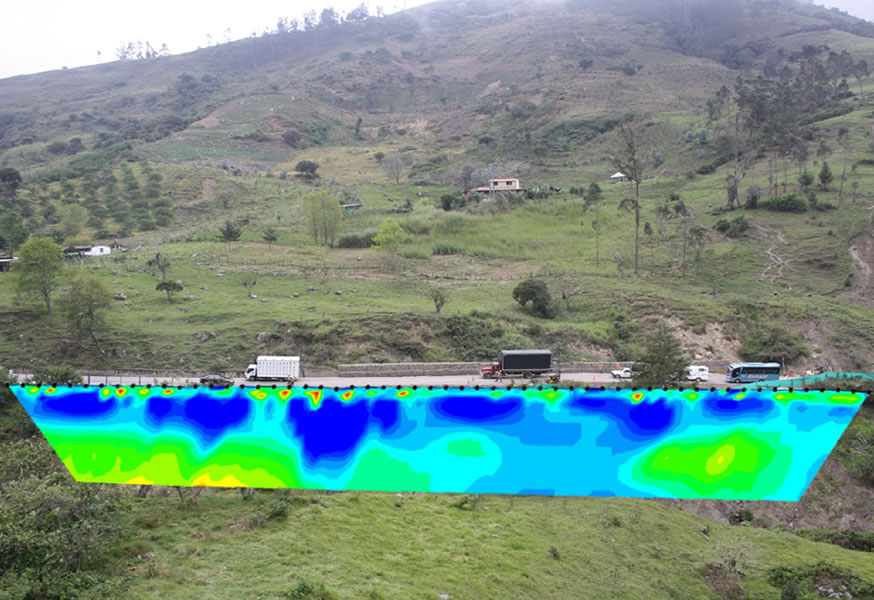

Las tomografias permiten obtener perfiles geológicos continuos e identificar elementos como fallas geológicas que no están indicadas en los planos de Ingeominas, superficies potenciales de falla; las cuales no son obtenidas con las perforaciones geotécnicas por ser exploraciones puntuales.

Esta técnica de las tomografias electricas, constituyen la herramienta de ingeniería mas importante para la identificación de amenazas, toma de desiciones y optimizacion de Recursos. Además la informacion de resistividad obtenida por medio de estas imágenes eléctricas constituyen tambien una herramienta adicional para el diseño de camas anodicas..

Otro espacio donde se pueden realizar las tomografias electricas 2D es en el agua. Las tomografias Electricas Marinas (TEM) son Aquellas imágenes que generamos apartir de unos sensores especiales en grafito que se colocan sobre el nivel del agua o en el fondo del lecho marino, para obtener informacion del basamento marino, su composicion y de igual forma obtener un perfil partiendo de la diferencia de altura del del agua con respecto al fondo de mar.

Aplicaciones

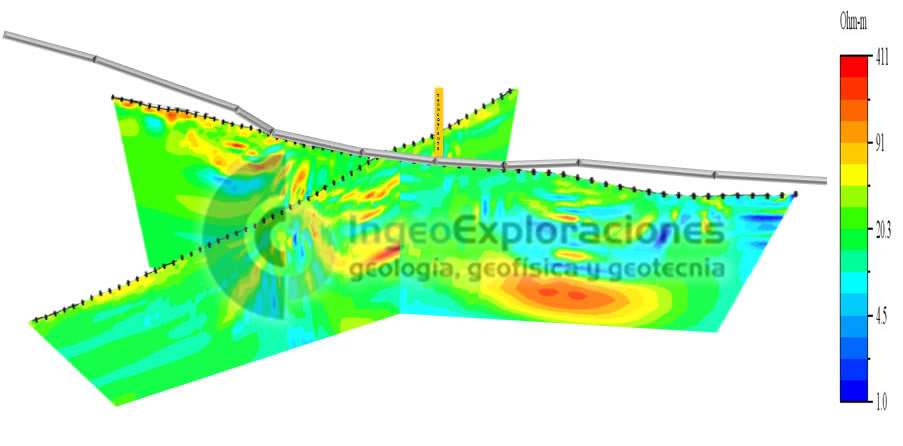

Localización con precisión de anomalías en el subsuelo, fallas geológicas, paleo-canales, localización de tuberías, cuevas o cavidades, Acuíferos, Fracturas, monitoreo de fugas de presas, detección de plumas contaminantes, evaluación Geotécnica, seguimiento en la construcción de túneles, Exploración Minera, Impacto Ambiental, Caracterizacion Geotecnica en los Trazados de derechos de vias (DDV) con informacion al detalle de los materiales existentes en campo, Modelamiento en imagenes 3D para estudios hidrogeologicos, Mineros, Ambientales.

Hidrogeología
Detección de Agua Subterránea, dirección del Flujo subterráneo, Caracterización Hidrogeológica, detección de Acuíferos, requisito para la solicitud de explotación y perforación de pozos profundos para agua subterránea, Diseño para Construcción de Pozos Profundos. Modelación Hidrogeológica.
Geotecnia
Determinación de espesores en deslizamientos, depósitos coluvial, Aluviales, material de relleno, detección del nivel freático, identificación de la profundidad del basamento Rocoso para la proyección de Diseños Geotécnicos, Creación de perfiles eléctricos en ladera por medio de las resistividades aplicables para diseños Geotécnicos, Complemento para los Estudios detallados de amenaza y/o riesgos por fenómenos de remoción en masa e inundación, Zodme, Rellenos Sanitarios, etc.
Hidrocarburos
Se realizan sondeos eléctricos Verticales o sondeos Geoeléctricos con dispositivos Schlumberger, Dipolo-Dipolo, Gradiente y Wenner y sus respectivas combinaciones para el Diseño de sistemas de Protección Catódica de Ductos (camas anódicas profundas verticales o horizontales) y equipos de la industria petrolera, (catódica de gasoductos, oleoductos y poliductos, torres de energía e instalación torres de enfriamiento, calderas, pozos, plantas, etc.

Ejecución de Sondeos Eléctricos Verticales utilizando los métodos de WENNER y de SLHUMBERGER-PALMER para determinar la resistividad del terreno, recomendados por la Norma ANSI/IEEE Std 81, obteniendo el modelo del terreno de dos capas a partir de los valores de resistividad con el 70% de probabilidad de no ser superados.

Estudios Geoeléctricos Aplicados en la exploraciones y caracterizaciones de proyectos geológicos, Mineros y ambientales.
